- Мобилна мрежа, резервна 2G
- 4G LTE Cat 1
- Modbus RTU и Modbus TCP
- RS485 + Ethernet
- Захранващо напрежение
- 9 до 24 VDC
- Работна температура
- -20 до 60 °C
Общ преглед
Къде работи

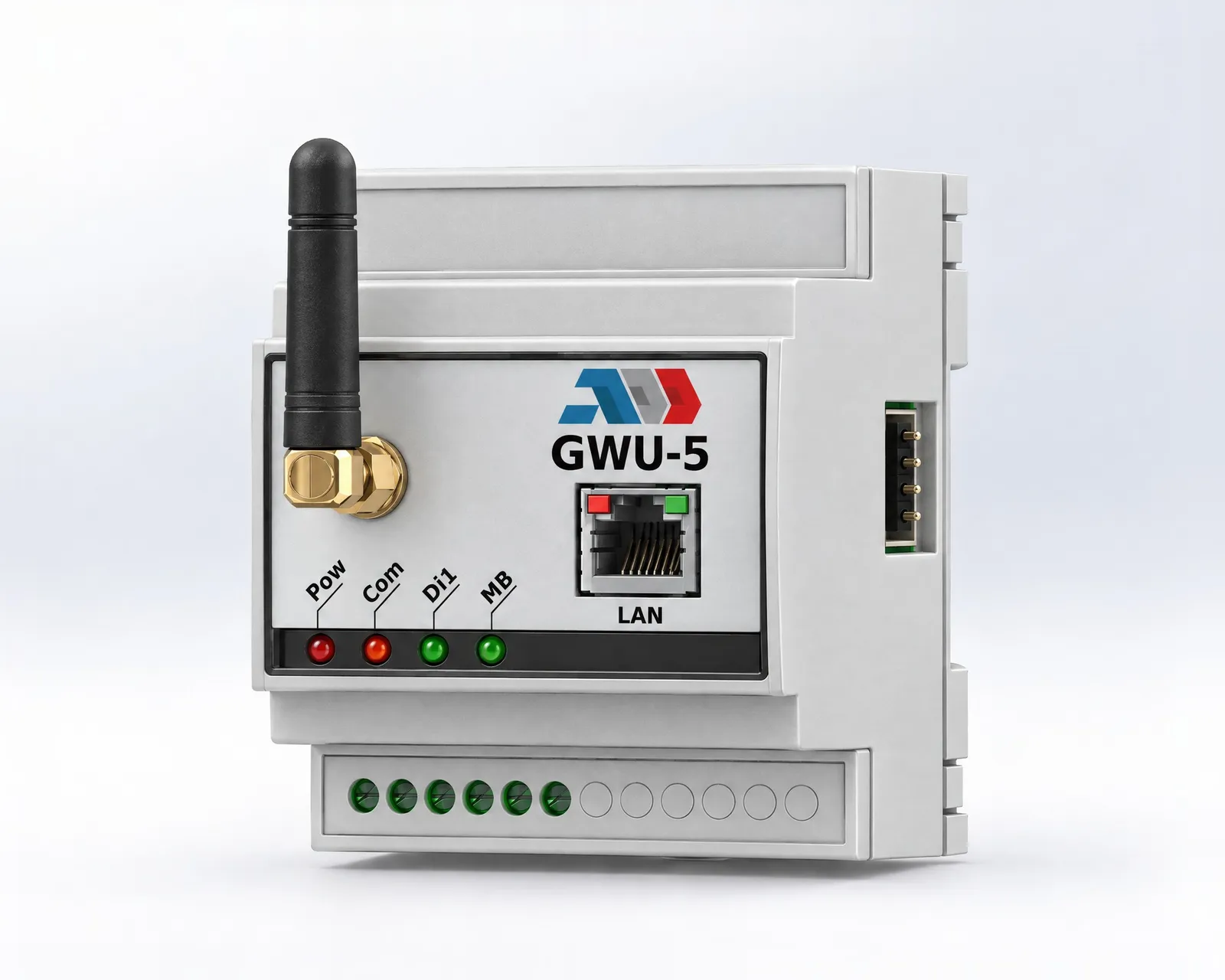

GWU-5 е комуникационен gateway за DIN шина, който работи с GridBit OS. Чете устройствата на RS485 Modbus RTU шината и Modbus TCP устройствата на LAN порта и ги свързва с платформата на GridBit по 4G LTE Cat 1, 2G или Ethernet. Когато връзката прекъсне, пази прочетените данни и ги изпраща, щом тя се възстанови. Има също Wi-Fi, Bluetooth и един цифров вход, а захранването му е от 9 до 24 VDC.
Монтаж: DIN шина 35 mm (IEC 60715)
- Свързване на Modbus електромери, контролери и сензори към централна система по мобилната мрежа
- Табла за улично осветление, трафопостове, помпени станции и други отдалечени обекти
- Разработка на собствена IoT система върху gateway, който GridBit управлява дистанционно
Datasheet
Технически данни
Захранване
- Захранващо напрежение
- 9 до 24 VDC
- Потребяван ток
- макс. 150 mA
Цифрови входове
- Брой
- 1
- Тип
- IEC 61131-2 Type 1
Modbus RTU
- Интерфейс
- RS485
- Протокол
- Modbus RTU
- Скорост
- 9600, 19200, 38400, 57600по подразбиране 9600
- Четност
- 8N1, 8E1, 8O1, 8N2по подразбиране 8N1
Modbus TCP
- Интерфейс
- Ethernet (LAN)
- TCP порт
- 502по подразбиране
Мобилна мрежа
- Стандарт
- 4G LTE Cat 1 (FDD/TDD), 2G (GSM/GPRS/EDGE)
Работна среда
- Работна температура
- -20 до 60 °C
- Температура на съхранение
- -20 до 80 °C
- Относителна влажност
- под 95 %, без кондензация
Светодиодна индикация
- POWСветиИма входно напрежение
- COMМигаСвързва се с мобилния оператор
- COMСветиСвързан е с платформата
- DI1СветиЦифров вход 1 е затворен
- MBСветиУстройство на Modbus шината липсва или е повредено

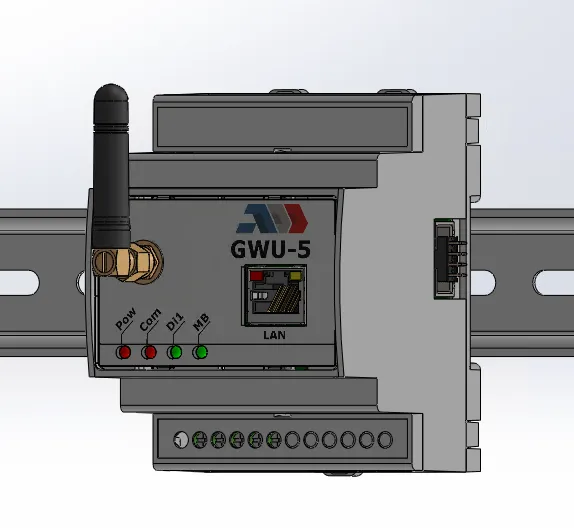

Монтаж

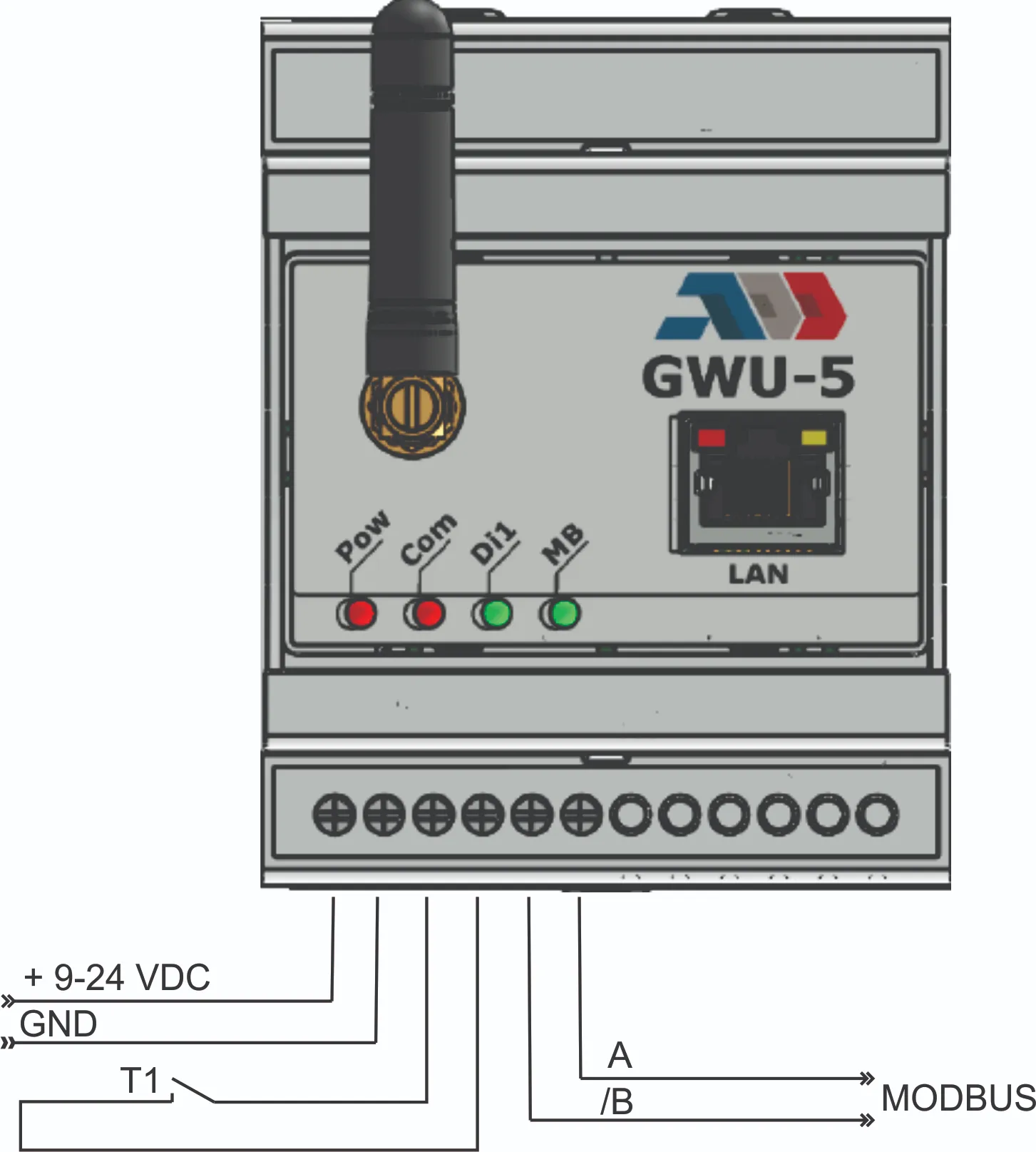

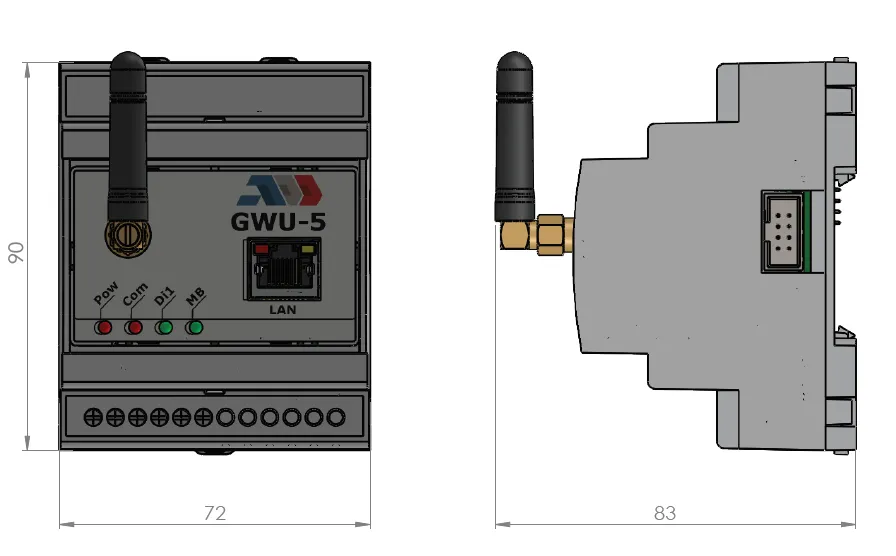

Размери и свързване
Системи
Използва се в
Управление на устройства
GridBit Cloud
Облачно управление на индустриални gateway устройства: самоактивиране, обновления по въздуха, аларми и отдалечен достъп, без достъп до производствените Ви данни.
Научете повече
Дигитализация на електрическата инфраструктура
GridBit Управление на улично осветление
Управлявайте и наблюдавайте таблата за улично осветление от една система, с графици по изгрев и залез, измервания по фази и аларми за всяко табло.
Научете повече
Дигитализация на електрическата инфраструктура
GridBit Мониторинг на трансформатори СрН/НН
Температура, натоварване и аларми на трансформатора СрН/НН в трафопоста, в реално време. Сензорите и gateway-ят се монтират в съществуващия трафопост, без промяна на първичното оборудване.
Научете повече
Дигитализация на електрическата инфраструктура
GridBit Мониторинг на табла НН
Ток, напрежение, мощност и качество на електроенергията по всяка фаза на таблото ниско напрежение и състоянието на всеки извод, предпазител и защита, от Modbus модули на DIN шина и един gateway.
Научете повече
Транспорт, гаранция и поддръжка
- Транспорт и съхранение
- Пазете модула от удари и избягвайте екстремни условия. Съхранявайте го в оригиналната опаковка.
- Гаранция
- Гаранцията срещу производствени дефекти е две години от датата на производство. Промени по продукта след датата на публикуване на документацията му освобождават производителя от отговорност. Производителят не носи отговорност за печатни или други грешки в документацията.
- Поддръжка
- При нормални условия модулът не се нуждае от поддръжка. Почиствайте лекото замърсяване със суха или леко влажна кърпа, а по-силното с неагресивни почистващи препарати. Винаги първо изключвайте захранването, не допускайте течности в кутията и включвайте захранването отново едва когато модулът е напълно сух.
