- Mobil ağ, 2G yedekli
- 4G LTE Cat 1
- Modbus RTU ve Modbus TCP
- RS485 + Ethernet
- Besleme gerilimi
- 9 ile 24 VDC
- Çalışma sıcaklığı
- -20 ile 60 °C
Genel bakış
Kullanım alanları

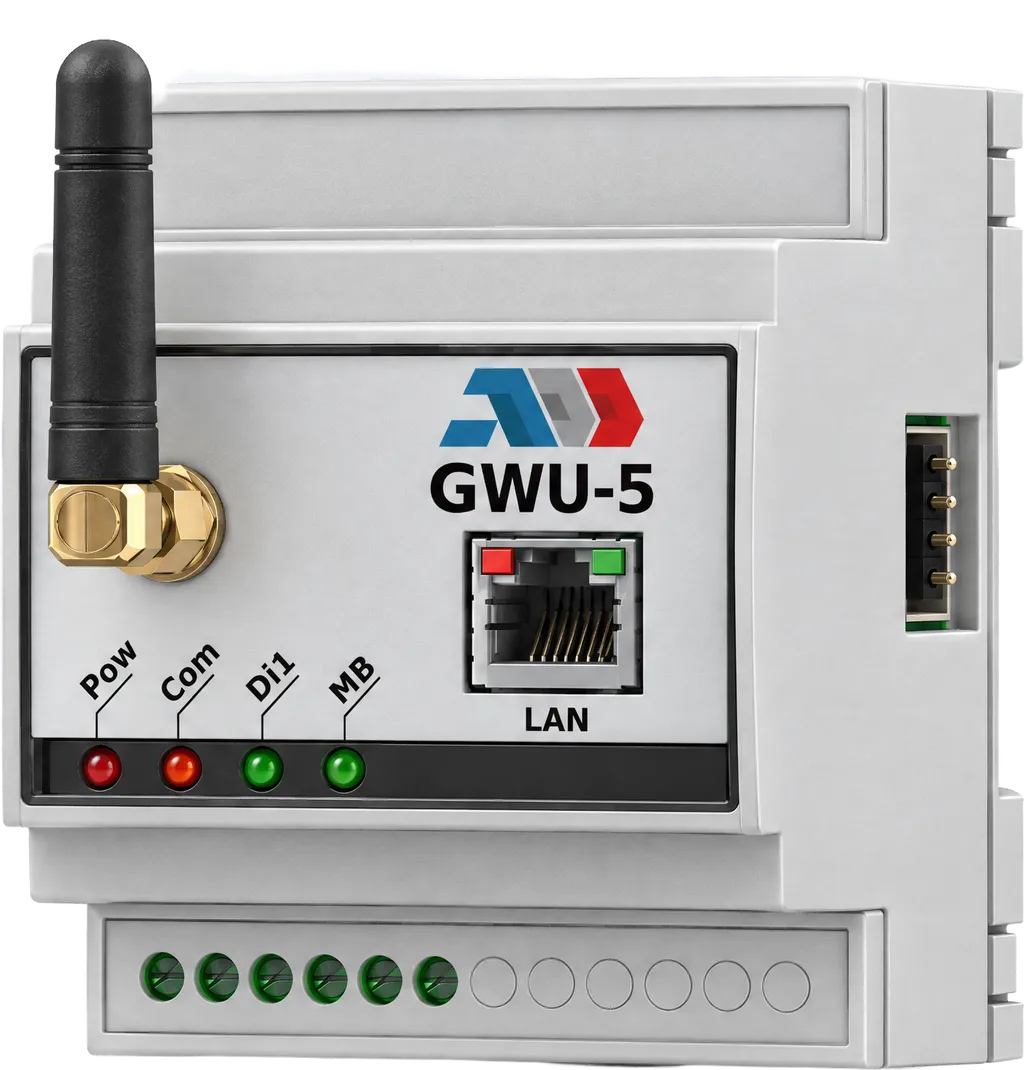

GWU-5, GridBit OS ile çalışan, DIN ray montajlı bir haberleşme ağ geçididir. RS485 Modbus RTU hattındaki cihazları ve LAN portundaki Modbus TCP cihazlarını okur, bunları 4G LTE Cat 1, 2G veya Ethernet üzerinden GridBit platformuna bağlar. Bağlantı kesildiğinde okuduğu verileri saklar ve bağlantı geri geldiğinde gönderir. Wi-Fi ve Bluetooth desteği ile bir dijital girişi bulunur; 9-24 VDC ile beslenir.
Montaj: 35 mm DIN ray (IEC 60715)
- Modbus sayaçlarını, kontrolörleri ve sensörleri mobil ağ üzerinden merkezi bir sisteme bağlamak
- Sokak aydınlatma panoları, trafo merkezleri, pompa istasyonları ve diğer uzak sahalar
- GridBit'in uzaktan yönettiği bir ağ geçidi üzerinde kendi IoT sisteminizi geliştirmek
Veri sayfası
Teknik veriler
Besleme
- Besleme gerilimi
- 9 ile 24 VDC
- Tüketim
- maks. 150 mA
Dijital girişler
- Adet
- 1
- Tip
- IEC 61131-2 Tip 1
Modbus RTU
- Arayüz
- RS485
- Protokol
- Modbus RTU
- Baud hızı
- 9600, 19200, 38400, 57600varsayılan 9600
- Parite
- 8N1, 8E1, 8O1, 8N2varsayılan 8N1
Modbus TCP
- Arayüz
- Ethernet (LAN)
- TCP portu
- 502varsayılan
Mobil ağ
- Standart
- 4G LTE Cat 1 (FDD/TDD), 2G (GSM/GPRS/EDGE)
Ortam koşulları
- Çalışma sıcaklığı
- -20 ile 60 °C
- Depolama sıcaklığı
- -20 ile 80 °C
- Bağıl nem
- %95'in altında, yoğuşmasız
Durum LED'leri
- POWYanıyorGiriş gerilimi var
- COMYanıp sönüyorMobil operatöre bağlanıyor
- COMYanıyorPlatforma bağlı
- DI1YanıyorDijital giriş 1 kapalı
- MBYanıyorModbus hattındaki bir cihaza ulaşılamıyor veya cihaz arızalı
Kurulum
Boyutlar ve bağlantı
Sistemler
Kullanıldığı sistemler
Cihaz filosu yönetimi
GridBit Cloud
Endüstriyel ağ geçidi filoları için bulut tabanlı yönetim: otomatik etkinleştirme, uzaktan (OTA) güncelleme, alarm yönetimi ve uzaktan erişim. Üretim verilerinize erişmeden.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit Sokak aydınlatması yönetimi
Sokak aydınlatma panolarını tek sistemden kontrol edin ve izleyin: gün doğumu ve gün batımına göre otomatik programlar, faz bazında ölçüm ve her pano için alarm.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit OG/AG trafo izleme
Dağıtım trafo merkezindeki OG/AG transformatörün sıcaklığı, yükü ve alarmları gerçek zamanlı olarak izlenir. Sensörler ve ağ geçidi, primer ekipman değiştirilmeden mevcut tesise monte edilir.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit AG pano izleme
AG panosunun her fazında akım, gerilim, güç ve güç kalitesi, ayrıca her çıkış fiderinin, sigortanın ve korumanın durumu: DIN ray Modbus modülleri ve tek bir ağ geçidiyle.
Detaylı Bilgi
Taşıma, garanti ve bakım
- Taşıma ve depolama
- Modülü darbelerden koruyun ve aşırı koşullardan uzak tutun. Orijinal ambalajında saklayın.
- Garanti
- Üretim hatalarına karşı üretim tarihinden itibaren iki yıl. Dokümantasyonun yayımlanmasından sonra üründe yapılan değişikliklerden üretici sorumlu tutulamaz. Üretici, dokümantasyondaki yazım hatalarından veya diğer hatalardan sorumlu değildir.
- Bakım
- Normal koşullarda modül bakım gerektirmez. Hafif kiri kuru veya hafif nemli bir bezle silin; daha ağır kirler için aşındırıcı olmayan temizlik ürünleri kullanın. Her zaman önce güç kaynağını ayırın, sıvıları muhafazadan uzak tutun ve gücü ancak modül tamamen kuruduğunda yeniden bağlayın.
