- Mobil ağ, 2G yedekli
- 4G LTE Cat 1
- Modbus RTU
- RS485
- Dijital giriş
- 2
- Besleme gerilimi
- 9 ile 24 VDC
Genel bakış
Kullanım alanları

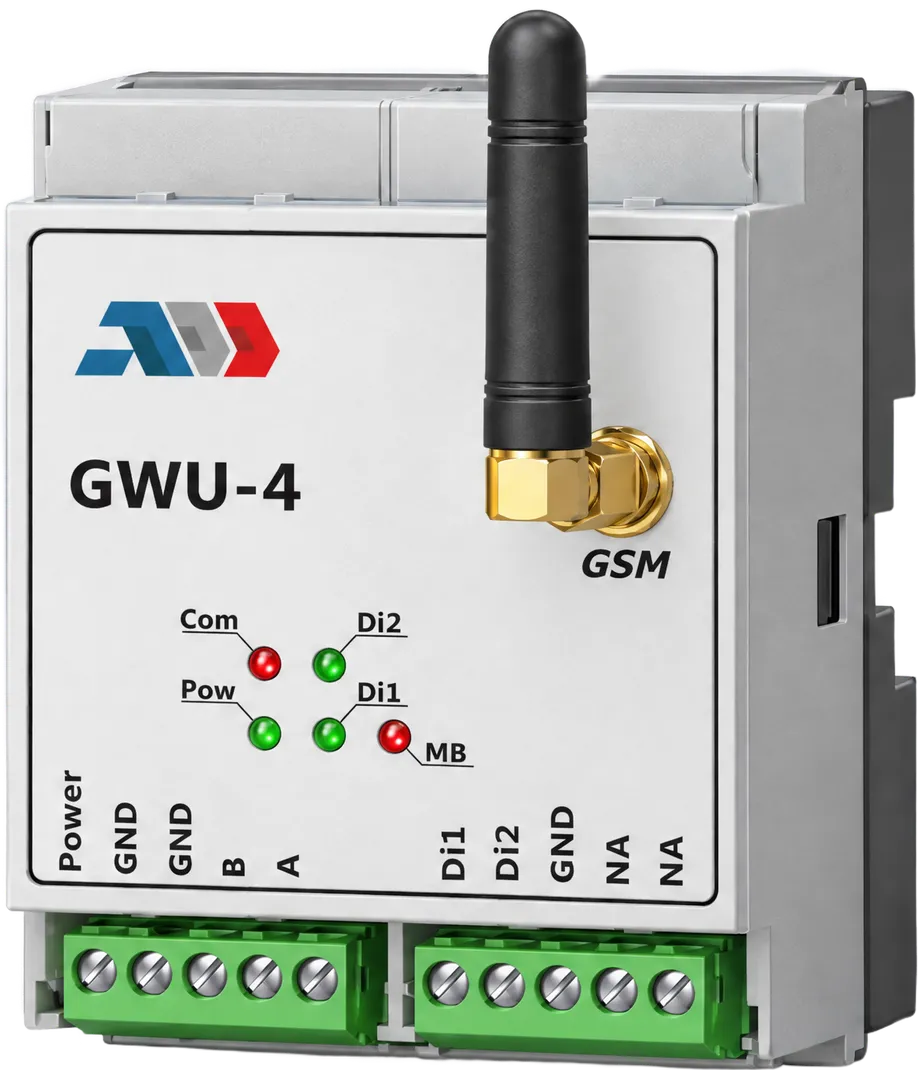

GWU-4, DIN ray montajlı bir haberleşme modülüdür. RS485 Modbus RTU hattındaki cihazları okur, verilerini 4G LTE Cat 1 veya 2G üzerinden izleme platformuna gönderir ve izleme platformundan aldığı parametreleri bu cihazların Modbus register'larına yazar. Tamper kontakları ve anahtarlar için iki dijital girişi vardır ve 9 ile 24 VDC ile çalışır.
Montaj: 35 mm DIN ray (IEC 60715)
- GridBit izleme platformu ile tam entegrasyon
- Modbus hattındaki diğer cihazlardan 4G LTE üzerinden uzaktan veri okuma, bu cihazları yapılandırma ve kontrol etme
- İki dijital girişin durumunu izleme, örneğin tamper kontakları ve anahtarlar
Veri sayfası
Teknik veriler
Besleme
- Besleme gerilimi
- 9 ile 24 VDC
- Tüketim
- maks. 150 mA
Dijital girişler
- Adet
- 2
- Tip
- IEC 61131-2 Tip 1
Modbus RTU
- Arayüz
- RS485
- Protokol
- Modbus RTU
- Baud hızı
- 9600, 19200, 38400, 57600varsayılan 9600
- Parite
- 8N1, 8E1, 8O1, 8N2varsayılan 8N1
Kablosuz haberleşme
- Mobil ağ
- 4G LTE Cat 1 (FDD/TDD), 2G (GSM/GPRS/EDGE)
- Wi-Fi
- 2,4 GHz, IEEE 802.11 b/g/n, en fazla 150 Mbpsisteğe bağlı
- IoT uygulama protokolü
- MQTT
- Mesaj formatı
- JSON
Ortam koşulları
- Çalışma sıcaklığı
- -20 ile 60 °C
- Depolama sıcaklığı
- -20 ile 80 °C
- Bağıl nem
- %95'in altında, yoğuşmasız
Durum LED'leri
- POWYanıyorGiriş gerilimi var
- COMYanıp sönüyorMobil operatöre bağlanıyor
- COMYanıyorİzleme platformuna bağlı
- DI1YanıyorDijital giriş 1 kapalı
- DI2YanıyorDijital giriş 2 kapalı
- MBYanıyorModbus hattındaki bir cihaza ulaşılamıyor veya cihaz arızalı
Kurulum
Boyutlar ve bağlantı
Sistemler
Kullanıldığı sistemler
Elektrik altyapısı dijitalleştirme
GridBit OG/AG trafo izleme
Dağıtım trafo merkezindeki OG/AG transformatörün sıcaklığı, yükü ve alarmları gerçek zamanlı olarak izlenir. Sensörler ve ağ geçidi, primer ekipman değiştirilmeden mevcut tesise monte edilir.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit AG pano izleme
AG panosunun her fazında akım, gerilim, güç ve güç kalitesi, ayrıca her çıkış fiderinin, sigortanın ve korumanın durumu: DIN ray Modbus modülleri ve tek bir ağ geçidiyle.
Detaylı Bilgi
Taşıma, garanti ve bakım
- Taşıma ve depolama
- Modülü darbelerden koruyun ve aşırı koşullardan uzak tutun. Orijinal ambalajında saklayın.
- Garanti
- Üretim hatalarına karşı üretim tarihinden itibaren iki yıl. Dokümantasyonun yayımlanmasından sonra üründe yapılan değişikliklerden üretici sorumlu tutulamaz. Üretici, dokümantasyondaki yazım hatalarından veya diğer hatalardan sorumlu değildir.
- Bakım
- Normal koşullarda modül bakım gerektirmez. Hafif kiri kuru veya hafif nemli bir bezle silin; daha ağır kirler için aşındırıcı olmayan temizlik ürünleri kullanın. Her zaman önce güç kaynağını ayırın, sıvıları muhafazadan uzak tutun ve gücü ancak modül tamamen kuruduğunda yeniden bağlayın.
