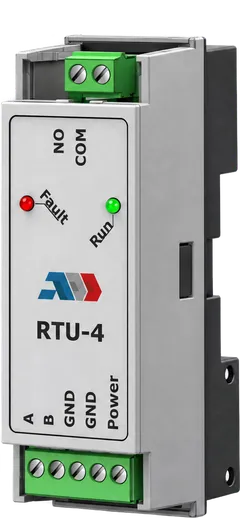

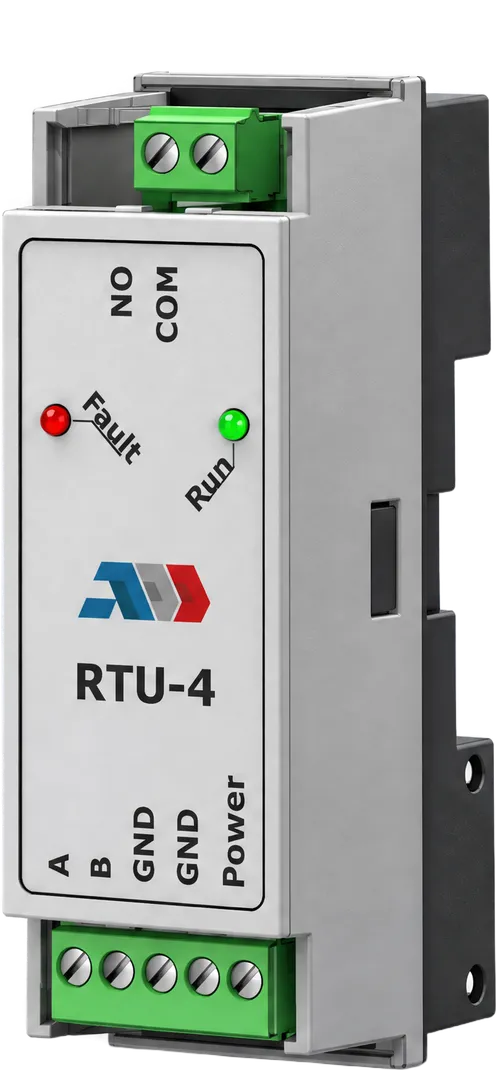

RTU-4

Modbus RTU ve enerji tasarrufu modu bulunan astronomik röle

Gün doğumu ve gün batımı
Röle programı: 250 VAC
Maks. röle gerilimi: RS485
Modbus RTU: 9 ile 36 VDC
Besleme gerilimi

Genel bakış

Nerede çalışır

RTU-4, DIN ray montajlı ve röle çıkışlı bir kontrolördür. Röleyi gün doğumu ve gün batımı saatlerine göre, 90 dakikaya kadar ofsetle açıp kapatır. Bu saatleri register'larına yazılan GPS koordinatlarından kendisi hesaplar ve gecenin bir bölümünde röleyi kapatarak enerjinin %75'ine kadarını tasarruf edebilir; geceler uzayıp kısaldıkça tasarruf oranı sabit kalır. Tasarruf yüzdesi, ışıkların yanık kaldığı süreyi akşam ile sabah arasında bölen dolum faktörü, ofsetler ve saat Modbus RTU üzerinden ayarlanır. Besleme kesildiğinde dahili pil saati korur.

Montaj: 35 mm DIN ray (IEC 60715)

Sokak ve park aydınlatmasının otomatik olarak açılıp kapatılması
Üretim holleri, atölyeler ve açık alanlarda aydınlatmanın otomatik olarak açılıp kapatılması
SMART ve SCADA sistemlerinden aydınlatmanın program dışında uzaktan açılıp kapatılması

Veri sayfası

Teknik veriler

İşlev

Program kontrol modülü: Gün doğumu ve gün batımına göre anahtarlanan röle çıkışlı, enerji tasarrufu işlevli Modbus modülü

Besleme

Besleme gerilimi: 9 ile 36 VDC
Tüketim: maks. 35 mA

Röle çıkışı

Röle tipi: Elektromanyetik röle
Kontak tipi: Normalde açık
Maksimum çalışma gerilimi: 250 VAC
Maksimum kontak akımı: AC-3'te 5 A, AC-1'de 1 A

Haberleşme

Arayüz: RS485
Protokol: Modbus RTU
Baud hızı: 9600, 19200, 57600, 115200
Parite: 8N1, 8E1, 8O1, 8N2
Slave adresi: 1 ile 127

Ortam koşulları

Çalışma sıcaklığı: -20 ile 60 °C
Depolama sıcaklığı: -20 ile 80 °C
Bağıl nem: %95'in altında, yoğuşmasız

Durum LED'leri

YeşilYanıp sönüyorKontrolör normal çalışıyor
KırmızıYanıyorDahili pilin seviyesi düşük

Entegrasyon

Modbus register'ları

Modülün tam register haritası. Adrese, ada veya açıklamaya göre filtreleyin.

Input register'lar

Register	Ad	Tip	Açıklama	Değerler
301	Device type	uint16_t	Cihaz tipi kodu	1003
302	HW version	uint16_t	Cihazın donanım sürümü	010 = donanım sürümü 3.0
303	SW version	uint16_t	Cihazın yazılım sürümü	010 = yazılım sürümü 3.0
304	Serial number high byte	uint16_t	Cihazın seri numarası, yüksek bayt
305	Serial number low byte	uint16_t	Cihazın seri numarası, düşük bayt
331	Current Hour	uint16_t	Güncel saat	0 ile 23
332	Current Minute	uint16_t	Güncel dakika	0 ile 59
333	Current Seconds	uint16_t	Güncel saniye	0 ile 59
334	Current Day	uint16_t	Güncel gün	1 ile 31
335	Current Month	uint16_t	Güncel ay	1 ile 12
336	Current Year	uint16_t	Güncel yıl	2023 ile 2050
337	Relay status	uint16_t	Röle kontağının durumu	0 = kontak açık 1 = kontak kapalı
338	Time OFF	uint16_t	Gün batımı saati artı gün batımı ofseti, yani röle kontağının açıldığı zaman, dakika cinsinden	0 ile 65535
339	Time ON	uint16_t	Röle kontağının kapanacağı güncel zaman, dakika cinsinden	0 ile 65535
340	Unix Time High	uint16_t	Unix zamanı, yüksek register	0 ile 65535
341	Unix Time Low	uint16_t	Unix zamanı, düşük register	0 ile 65535
342	Summer/Winter time	uint16_t	Yaz/kış saati bayrağı	0 = kış saati 1 = yaz saati
343	Additional time to switch lighting off	uint16_t	Gün batımından sonra aydınlatmayı kapatma zamanı, dakika cinsinden, GMT olarak	1440 = ek süre yok (tasarruf yok)
344	Additional time to switch lighting on	uint16_t	Gün doğumundan önce aydınlatmayı açma zamanı, dakika cinsinden, GMT olarak	1440 = ek süre yok (tasarruf yok)

Holding register'lar

Register	Ad	Tip	Açıklama	Değerler
401	Device slave address	uint16_t	Modbus cihaz adresi	1 ile 127
402	Modbus baud rate	uint16_t	Modbus haberleşme baud hızı	0 = 9600 1 = 19200 2 = 57600 3 = 115200
403	Modbus parity	uint16_t	Parite kontrol modu	0 = 8N1 1 = 8E1 2 = 8O1 3 = 8N2
441	SET hour	uint16_t	Saati ayarlar	0 ile 23
442	SET minute	uint16_t	Dakikayı ayarlar	0 ile 59
443	SET seconds	uint16_t	Saniyeyi ayarlar	0 ile 59
444	SET day	uint16_t	Günü ayarlar	0 ile 31
445	SET month	uint16_t	Ayı ayarlar	1 ile 12
446	SET year	uint16_t	Yılı ayarlar	2023 ile 2050
447	PROGRAM parameters	uint16_t	441 ile 446 arasındaki register'ları programlamak için bu register'a 1 yazın	0 ile 1
448	SET using Summer/Winter time	uint16_t	Yaz/kış saati kullanım bayrağını ayarlar	0 = kullanılmıyor 1 = kullanılıyor
449	Offset sunrise	uint16_t	Gün doğumuna göre ofseti ayarlar	0 ile 199 0 ile 99 = süreyi dakika cinsinden ekler 101 ile 99 = süreyi dakika cinsinden çıkarır
450	Offset sunset	uint16_t	Gün batımına göre ofseti ayarlar	0 ile 199 0 ile 99 = süreyi dakika cinsinden ekler 101 ile 99 = süreyi dakika cinsinden çıkarır
451	Switch Relay	uint16_t	Röle kontaklarını devreye alır veya devreden çıkarır	0 = röle kontağı devre dışı 1 = röle kontağı devrede
452	Latitude H	uint16_t	Enlemi ayarlar, yüksek register	0 ile 89
453	Latitude L	uint16_t	Enlemi ayarlar, düşük register	0 ile 9999
454	Longitude H	uint16_t	Boylamı ayarlar, yüksek register	0 ile 89
455	Longitude L	uint16_t	Boylamı ayarlar, düşük register	0 ile 9999
456	UTC offset	uint16_t	UTC ofsetini ayarlar	0 ile 3
457	Percent of economy	uint16_t	Gün batımından gün doğumuna kadar ışığın yandığı süre üzerinden enerji tasarrufu yüzdesi	%0 ile %75 0 = tasarruf yok
458	Lighting fill factor after sunset and before sunrise	uint16_t	Gün batımından sonraki ve gün doğumundan önceki ışık aralıklarının süresini belirler	1 ile 9 5 = iki eşit aralık (%50 ve %50) 1 = gün batımından sonra kısa aralık, gün doğumundan önce uzun aralık (%10 ve %90) 9 = gün batımından sonra uzun aralık, gün doğumundan önce kısa aralık (%90 ve %10)

Kurulum

Boyutlar ve bağlantı

RTU-4: Bağlantı şeması — Bağlantı şeması

RTU-4: 35 mm DIN ray üzerinde — 35 mm DIN ray üzerinde

Sistemler

Kullanıldığı sistemler

Sokak aydınlatması

Sokak aydınlatması yönetimi

Sokak aydınlatma panolarını tek sistemden kontrol edin ve izleyin: gün doğumu ve batımına göre programlar, faz başına ölçümler ve her pano için alarmlar.

Daha fazla bilgi

ÖncekiMCU-4Modbus RTU destekli üç fazlı şebeke analizörü

SonrakiSMU-3Modbus RTU destekli sekiz kanallı AC gerilim dedektörü

Taşıma, garanti ve bakım

Taşıma ve depolama: Modülü darbelerden koruyun ve aşırı koşullardan uzak tutun. Orijinal ambalajında saklayın.
Garanti: Üretim hatalarına karşı üretim tarihinden itibaren iki yıl. Dokümantasyonun yayın tarihinden sonra üründe yapılan değişiklikler üreticiyi sorumluluktan kurtarır. Üretici, dokümantasyondaki yazım hatalarından veya diğer hatalardan sorumlu değildir.
Bakım: Normal koşullarda modül bakım gerektirmez. Hafif kiri kuru veya hafif nemli bir bezle silin; daha ağır kirler için aşındırıcı olmayan temizlik ürünleri kullanın. Her zaman önce güç kaynağını ayırın, sıvıları muhafazadan uzak tutun ve gücü ancak modül tamamen kuruduğunda yeniden bağlayın.
