- Gerilim algılama girişi
- 8
- Maksimum giriş gerilimi
- 280 VAC
- Besleme ve haberleşme hatlarından yalıtım
- 5000 V
- Modbus RTU
- RS485
Genel bakış
Kullanım alanları

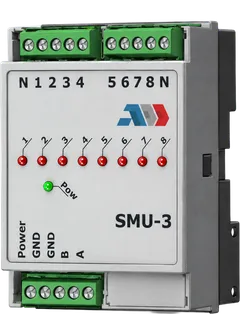

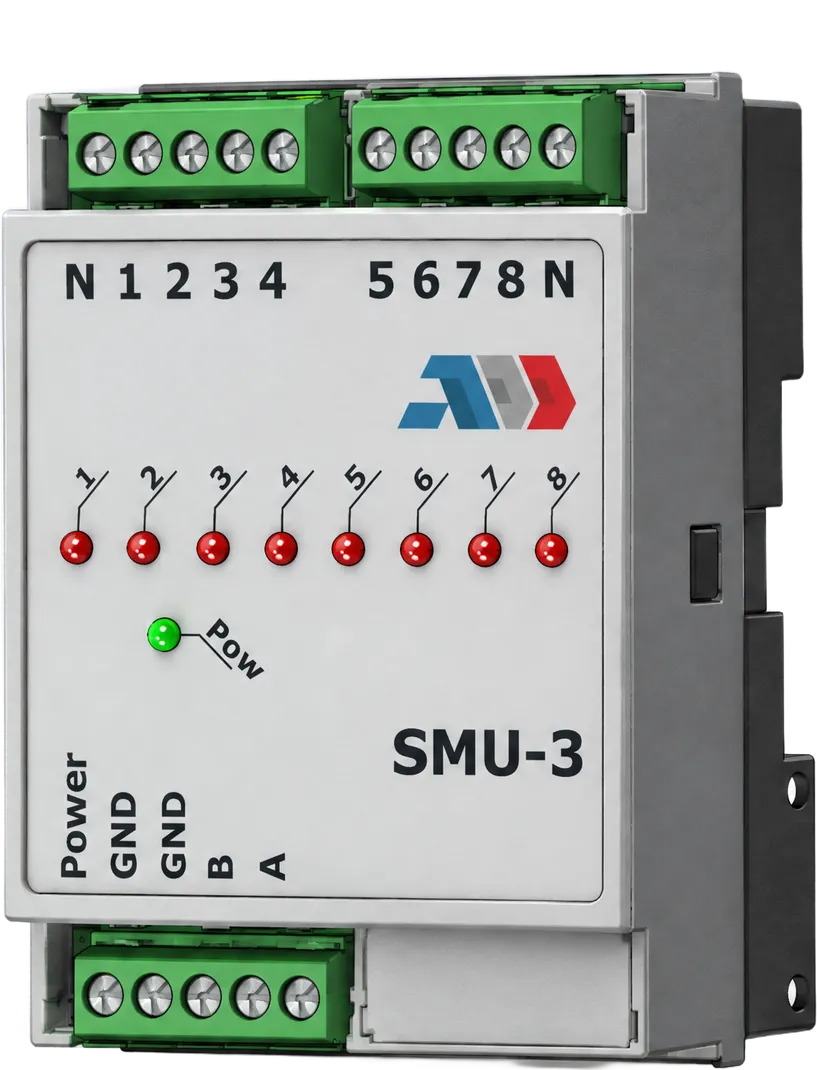

SMU-3, sekiz girişte 70 ile 280 VAC arasındaki AC gerilimi algılayan, DIN ray montajlı bir kontrolördür. Her girişin durumunu RS485 üzerinden Modbus RTU ile bildirir ve o girişin LED'inde gösterir. 9 ile 36 VDC arası beslemeyle çalışır.
Montaj: 35 mm DIN ray (IEC 60715)
- Elektrik panolarının farklı noktalarında gerilim algılama
- Devrenin farklı bölümlerinde gerekli gerilimlerin var olup olmadığının gerçek zamanlı izlenmesi
- Akıllı sistemlerde ve SCADA sistemlerinde gerilimlerin uzaktan izlenmesi
Veri sayfası
Teknik veriler
Besleme
- Besleme gerilimi
- 9 ile 36 VDC
- Tüketim
- maks. 50 mA
Gerilim algılama girişleri
- Giriş sayısı
- 8
- Maksimum giriş gerilimi
- 280 VAC
- Gerilim varlığının güvenilir algılanması için minimum gerilim
- 70 VAC
- Gerilim yokluğunun güvenilir algılanması için maksimum gerilim
- 30 VAC
- Giriş empedansı
- 200 kΩ
- Girişler arasındaki maksimum yalıtım gerilimi
- 1000 V
- Girişler ile besleme ve haberleşme hatları arasındaki maksimum yalıtım gerilimi
- 5000 V
- Modbus tarama periyodu
- 800 ms
Haberleşme
- Arayüz
- RS485
- Protokol
- Modbus RTU
Ortam koşulları
- Çalışma sıcaklığı
- -20 ile 60 °C
- Depolama sıcaklığı
- -20 ile 80 °C
- Bağıl nem
- %95'in altında, yoğuşmasız
Durum LED'leri
- YeşilYanıyorModül besleme gerilimi mevcut
- KırmızıYanıyorİlgili girişte gerilim var, 70 VAC üzeri
- KırmızıYanmıyorİlgili girişte gerilim yok, 30 VAC altı
Entegrasyon
Modbus register'ları
Modülün tam register tablosu. Adrese, ada veya açıklamaya göre filtreleyin.
Input register'lar
| Register | Ad | Tip | Açıklama | Değerler | Varsayılan |
|---|---|---|---|---|---|
| 301 | Device type | uint16_t | Cihaz tipi kodu, SMU-3 için 1004 okunur | 1004 | |
| 302 | HW version | uint16_t | Cihazın donanım sürümü | 010 = HW sürümü 3.0 | |
| 303 | SW version | uint16_t | Cihazın yazılım sürümü | 010 = SW sürümü 3.0 | |
| 304 | Serial number high byte | uint16_t | Cihazın seri numarası, yüksek bayt | ||
| 305 | Serial number low byte | uint16_t | Cihazın seri numarası, düşük bayt |
Filtreye uyan register yok.
Holding register'lar
| Register | Ad | Tip | Açıklama | Değerler | Varsayılan |
|---|---|---|---|---|---|
| 401 | Device slave address | uint16_t | Modbus cihaz adresi | 1 ile 127 | 2 |
| 402 | MODBUS baud rate | uint16_t | Modbus haberleşme baud hızı | 0 = 9600 1 = 19200 2 = 57600 3 = 115200 | 0 |
| 403 | MODBUS parity | uint16_t | Parite kontrol modu | 0 = 8N1 1 = 8E1 2 = 8O1 3 = 8N2 | 0 |
Filtreye uyan register yok.
Discrete input'lar
| Register | Ad | Tip | Açıklama | Değerler | Varsayılan |
|---|---|---|---|---|---|
| 100 | Input 1 | bit | Giriş 1, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim | |
| 101 | Input 2 | bit | Giriş 2, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim | |
| 102 | Input 3 | bit | Giriş 3, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim | |
| 103 | Input 4 | bit | Giriş 4, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim | |
| 104 | Input 5 | bit | Giriş 5, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim | |
| 105 | Input 6 | bit | Giriş 6, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim | |
| 106 | Input 7 | bit | Giriş 7, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim | |
| 107 | Input 8 | bit | Giriş 8, yüksek veya düşük gerilim | 0 = Düşük gerilim 1 = Yüksek gerilim |
Filtreye uyan register yok.
Kurulum
Boyutlar ve bağlantı
Sistemler
Kullanıldığı sistemler
Elektrik altyapısı dijitalleştirme
GridBit Sokak aydınlatması yönetimi
Sokak aydınlatma panolarını tek sistemden kontrol edin ve izleyin: gün doğumu ve gün batımına göre otomatik programlar, faz bazında ölçüm ve her pano için alarm.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit AG pano izleme
AG panosunun her fazında akım, gerilim, güç ve güç kalitesi, ayrıca her çıkış fiderinin, sigortanın ve korumanın durumu: DIN ray Modbus modülleri ve tek bir ağ geçidiyle.
Detaylı Bilgi
Taşıma, garanti ve bakım
- Taşıma ve depolama
- Modülü darbelerden koruyun ve aşırı koşullardan uzak tutun. Orijinal ambalajında saklayın.
- Garanti
- Üretim hatalarına karşı üretim tarihinden itibaren iki yıl. Dokümantasyonun yayımlanmasından sonra üründe yapılan değişikliklerden üretici sorumlu tutulamaz. Üretici, dokümantasyondaki yazım hatalarından veya diğer hatalardan sorumlu değildir.
- Bakım
- Normal koşullarda modül bakım gerektirmez. Hafif kiri kuru veya hafif nemli bir bezle silin; daha ağır kirler için aşındırıcı olmayan temizlik ürünleri kullanın. Her zaman önce güç kaynağını ayırın, sıvıları muhafazadan uzak tutun ve gücü ancak modül tamamen kuruduğunda yeniden bağlayın.
SMU-3 için teklif isteyin
İhtiyaç duyduğunuz adedi ve projenizi bize bildirin; fiyat ve teslim süresini içeren bir teklifle dönüş yapalım.
