- Mobil ağ
- 2G GSM/GPRS
- Modbus RTU
- RS485
- Dijital giriş
- 2
- Besleme gerilimi
- 9 ile 36 VDC
Genel bakış
Kullanım alanları

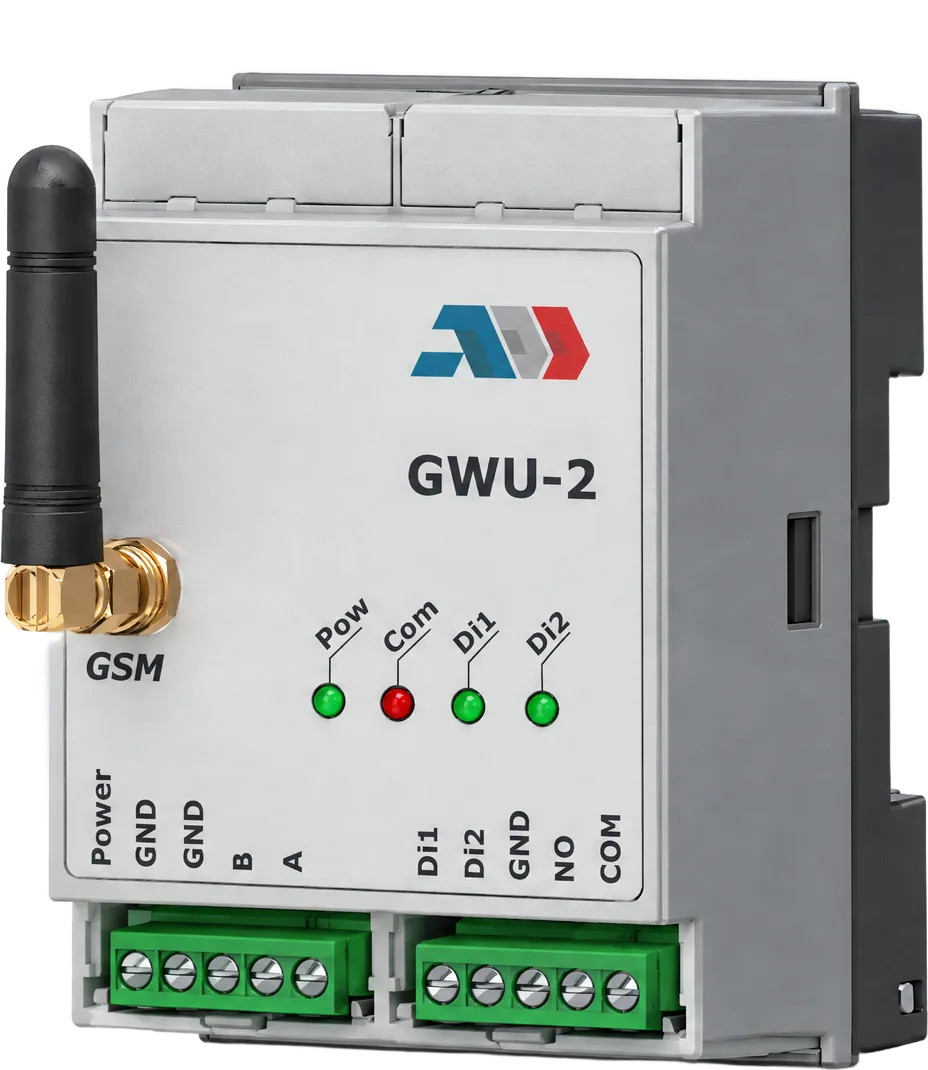

GWU-2, DIN ray montajlı bir haberleşme modülüdür. RS485 Modbus RTU hattındaki cihazları okur ve verilerini GSM (GPRS) üzerinden izleme platformuna gönderir; izleme platformundan aldığı parametreleri de bağlı cihazların Modbus register'larına yazabilir. Tamper, anahtar ve benzeri kontaklar için iki dijital girişi vardır ve 9 ile 36 VDC ile çalışır.
Montaj: 35 mm DIN ray (IEC 60715)
- GridBit izleme platformu ile entegrasyon
- Modbus hattındaki cihazlardan GSM 2G üzerinden veri alma, bu cihazları uzaktan yapılandırma ve kontrol etme
- Tamper, anahtar ve benzeri kontaklar için iki dijital girişin durumunu izleme
Veri sayfası
Teknik veriler
Besleme
- Besleme gerilimi
- 9 ile 36 VDC
- Tüketim
- maks. 50 mA
Dijital girişler
- Adet
- 2
- Tip
- IEC 61131-2 Tip 1
Modbus RTU
- Arayüz
- RS485
- Protokol
- Modbus RTU
- Baud hızı
- 9600, 19200, 38400, 57600varsayılan 9600
- Parite
- 8N1, 8E1, 8O1, 8N2varsayılan 8N1
Mobil ağ
- Standart
- 2G GSM/GPRS
- Frekans bantları
- GSM 850 MHz, EGSM 900 MHz, DCS 1800 MHz, PCS 1900 MHz
Ortam koşulları
- Çalışma sıcaklığı
- -20 ile 60 °C
- Depolama sıcaklığı
- -20 ile 80 °C
- Bağıl nem
- %95'in altında, yoğuşmasız
Durum LED'leri
- POWYanıyorGiriş gerilimi var
- COMYanıp sönüyorGSM operatörüne bağlanıyor
- COMYanıyorİzleme platformuna bağlı
- Di1YanıyorDijital giriş 1 kapalı
- Di2YanıyorDijital giriş 2 kapalı
Kurulum
Boyutlar ve bağlantı
Sistemler
Kullanıldığı sistemler
Elektrik altyapısı dijitalleştirme
GridBit OG/AG trafo izleme
Dağıtım trafo merkezindeki OG/AG transformatörün sıcaklığı, yükü ve alarmları gerçek zamanlı olarak izlenir. Sensörler ve ağ geçidi, primer ekipman değiştirilmeden mevcut tesise monte edilir.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit AG pano izleme
AG panosunun her fazında akım, gerilim, güç ve güç kalitesi, ayrıca her çıkış fiderinin, sigortanın ve korumanın durumu: DIN ray Modbus modülleri ve tek bir ağ geçidiyle.
Detaylı Bilgi
Taşıma, garanti ve bakım
- Taşıma ve depolama
- Modülü darbelerden koruyun ve aşırı koşullardan uzak tutun. Orijinal ambalajında saklayın.
- Garanti
- Üretim hatalarına karşı üretim tarihinden itibaren iki yıl. Dokümantasyonun yayımlanmasından sonra üründe yapılan değişikliklerden üretici sorumlu tutulamaz. Üretici, dokümantasyondaki yazım hatalarından veya diğer hatalardan sorumlu değildir.
- Bakım
- Normal koşullarda modül bakım gerektirmez. Hafif kiri kuru veya hafif nemli bir bezle silin; daha ağır kirler için aşındırıcı olmayan temizlik ürünleri kullanın. Her zaman önce güç kaynağını ayırın, sıvıları muhafazadan uzak tutun ve gücü ancak modül tamamen kuruduğunda yeniden bağlayın.
