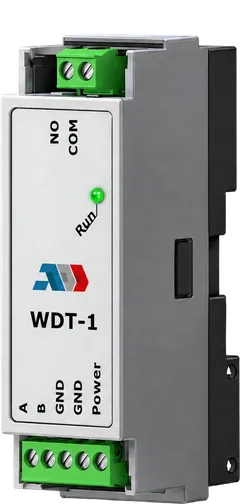

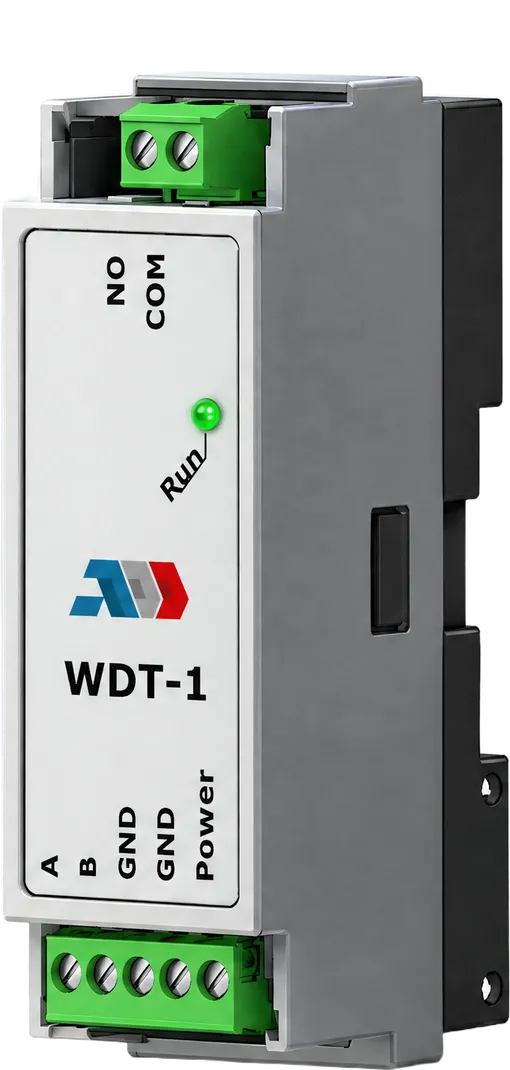

WDT-1
Modbus haberleşmesi kesildiğinde cihazları yeniden başlatan watchdog rölesi
- Röle kontağı
- Normalde açık
- Maks. röle gerilimi
- 250 VAC
- Modbus RTU
- RS485
- Besleme gerilimi
- 9 ile 36 VDC
Genel bakış
Kullanım alanları
WDT-1, besleme hatlarındaki ani gerilim yükselmelerinin, harmoniklerin ve diğer anormalliklerin arızalara yol açtığı, enerji kalitesi düşük ortamlarda sahadaki modüllerin çalışmaya devam etmesini sağlayan bir kontrolördür. Modbus hattında haberleşme kesildiğinde programlanan süre boyunca devreye giren dahili bir rölesi vardır. Bir GWU modülünün çalışmasını izler ve 9 ile 36 VDC arası beslemeyle çalışır.
Montaj: 35 mm DIN ray (IEC 60715)
- Modbus haberleşmesi kesildiğinde (441 numaralı register belirlenen süre içinde 0 yazılarak sıfırlanmazsa) röle kontaklarının otomatik olarak anahtarlanması
- Çalışmayı durdurmuş cihazların otomatik olarak yeniden başlatılması
- Rölenin belirlenen aralıklarla (30 ile 1800 saniye) otomatik olarak kapatılması (2 saniye süreyle)
- Darbe çıkışlı periyodik zamanlayıcı (30 ile 1800 saniye)
Veri sayfası
Teknik veriler
İşlev
- Watchdog modülü
- Bir GWU modülünün çalışmasını izleyen Modbus modülü
Besleme
- Besleme gerilimi
- 9 ile 36 VDC
- Tüketim
- maks. 35 mA
Röle çıkışı
- Röle tipi
- Elektromanyetik röle
- Kontak tipi
- Normalde açık
- Maksimum çalışma gerilimi
- 250 VAC
- Maksimum kontak akımı
- 5 A (AC-3) / 1 A (AC-1)
Haberleşme
- Arayüz
- RS485
- Protokol
- Modbus RTU
- Baud hızı
- 9600, 19200, 57600, 115200varsayılan 9600
- Parite
- 8N1, 8E1, 8O1, 8N2varsayılan 8N1
Ortam koşulları
- Çalışma sıcaklığı
- -20 ile 60 °C
- Depolama sıcaklığı
- -20 ile 80 °C
- Bağıl nem
- %95'in altında, yoğuşmasız
Durum LED'leri
- YeşilYanıyorModülün harici besleme gerilimi mevcut
Entegrasyon
Modbus register'ları
Modülün tam register tablosu. Adrese, ada veya açıklamaya göre filtreleyin.
Input register'lar
| Register | Ad | Tip | Açıklama | Değerler | Varsayılan |
|---|---|---|---|---|---|
| 301 | Device type | uint16_t | Cihaz tipi, WDT-1 = 1099 | 1099 | |
| 302 | HW version | uint16_t | Cihazın donanım sürümü | 030 = HW sürümü 3.0 | |
| 303 | SW version | uint16_t | Cihazın yazılım sürümü | 030 = SW sürümü 3.0 | |
| 304 | Serial number high byte | uint16_t | Cihazın seri numarası, yüksek bayt | ||
| 305 | Serial number low byte | uint16_t | Cihazın seri numarası, düşük bayt |
Filtreye uyan register yok.
Holding register'lar
| Register | Ad | Tip | Açıklama | Değerler | Varsayılan |
|---|---|---|---|---|---|
| 401 | Device slave address | uint16_t | Modbus cihaz adresi | 127 | 127 |
| 402 | MODBUS baud rate | uint16_t | Modbus haberleşme baud hızı | 0 ile 3 0 = 9600 1 = 19200 2 = 57600 3 = 115200 | 0 |
| 403 | Modbus parity | uint16_t | Parite kontrol modu | 0 ile 3 0 = 8N1 1 = 8E1 2 = 8O1 3 = 8N2 | 0 |
| 441 | Counter | uint16_t | Yeniden başlatmayı önlemek için sayacı sıfırlar | Sayacı sıfırlamak için 0 yazın | 0 |
| 442 | Threshold | uint16_t | Yeniden başlatmaya kadar geçen süre, saniye cinsinden | 30 ile 1800 | 1800 |
| 443 | Test | uint16_t | Test, röleyi kapatır | Röleyi 2 saniyeliğine kapatmak için 1 yazın | 0 |
Filtreye uyan register yok.
Kurulum
Boyutlar ve bağlantı
Sistemler
Kullanıldığı sistemler
Elektrik altyapısı dijitalleştirme
GridBit Sokak aydınlatması yönetimi
Sokak aydınlatma panolarını tek sistemden kontrol edin ve izleyin: gün doğumu ve gün batımına göre otomatik programlar, faz bazında ölçüm ve her pano için alarm.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit OG/AG trafo izleme
Dağıtım trafo merkezindeki OG/AG transformatörün sıcaklığı, yükü ve alarmları gerçek zamanlı olarak izlenir. Sensörler ve ağ geçidi, primer ekipman değiştirilmeden mevcut tesise monte edilir.
Detaylı Bilgi
Elektrik altyapısı dijitalleştirme
GridBit AG pano izleme
AG panosunun her fazında akım, gerilim, güç ve güç kalitesi, ayrıca her çıkış fiderinin, sigortanın ve korumanın durumu: DIN ray Modbus modülleri ve tek bir ağ geçidiyle.
Detaylı Bilgi
Taşıma, garanti ve bakım
- Taşıma ve depolama
- Modülü darbelerden koruyun ve aşırı koşullardan uzak tutun. Orijinal ambalajında saklayın.
- Garanti
- Üretim hatalarına karşı üretim tarihinden itibaren iki yıl. Dokümantasyonun yayımlanmasından sonra üründe yapılan değişikliklerden üretici sorumlu tutulamaz. Üretici, dokümantasyondaki yazım hatalarından veya diğer hatalardan sorumlu değildir.
- Bakım
- Normal koşullarda modül bakım gerektirmez. Hafif kiri kuru veya hafif nemli bir bezle silin; daha ağır kirler için aşındırıcı olmayan temizlik ürünleri kullanın. Her zaman önce güç kaynağını ayırın, sıvıları muhafazadan uzak tutun ve gücü ancak modül tamamen kuruduğunda yeniden bağlayın.
