GridBit AG pano izleme

GridBit, dağıtım trafo merkezindeki AG panosunu platforma bağlar. Şebeke analizörü her fazda akım, gerilim, güç ve güç kalitesini ölçer, gerilim dedektörü ise çıkış fiderlerini, sigortaları ve korumaları izler.

  • Modbus modülleri ve üçüncü taraf sensörler
Teklif İsteyinPlatformu İnceleyin
tek bir SMU-3 dedektöründeki gerilim girişi
8
MCU-4 aktif güç ölçüm doğruluğu
±%1
platformun her faz için gösterdiği harmonik dereceleri
3 ile 13
bir ağ geçidinin okuyabildiği Modbus cihazı
127

Sorun

İlk haber çoğu zaman müşteriden gelir

Dağıtım trafo merkezinin altında şebeke işletmecisi bir arızayı çoğu zaman müşterilerden öğrenir. AG panosundan veri almayan bir dağıtım şirketi şu sonuçlarla karşılaşır:

  1. 01Daha sık ve daha uzun kesintiler, daha kötü SAIDI ve SAIFI değerleri

Nasıl çalışır

DIN raydan platforma

Modüller panonun DIN rayına monte edilir ve ağ geçidiyle aynı Modbus RTU hattını paylaşır.

01MCU

Baranın her fazı

MCU-4 şebeke analizörü her fazda gerilim, akım, aktif, reaktif ve görünür güç, cos φ ve enerjiyi ölçer. Aktif güç ölçüm doğruluğu ±%1'dir.

Modülü İnceleyin

02SMU

Her fiderde gerilim kontrolü

SMU-3 dedektörü sekiz girişte AC gerilimi algılar. Girişler, besleme ve hattan 5000 V ile yalıtılmıştır. Sigortası atmış veya koruması açmış bir fider, gerilimsiz bir giriş olarak görünür. Röle ünitesi (RLU) hatları bir programa göre veya komutla açıp kapatır.

Modülü İnceleyin

03GWU

Pano için tek ağ geçidi

GWU-5 ağ geçidi tek bir hatta en fazla 127 Modbus cihazını okur ve verilerini MQTT ile 4G LTE (2G yedekli) veya Ethernet üzerinden gönderir.

Modülü İnceleyin

04WDT

Elektronik çalışmaya devam eder

Beslemedeki aşırı gerilimler ve harmonikler elektroniği kilitleyebilir. WDT-1 watchdog rölesi Modbus haberleşmesini izler ve haberleşme durduğunda rölesini ayarlanan süre boyunca çalıştırarak cihazları yeniden başlatır.

Modülü İnceleyin

05Platform

Pano tarayıcıda

Platform, barayı ve her çıkış devresini, ayrıca son bir haftanın güç kalitesini faz faz gösterir.

Platform

Panonun tüm devreleri tek ekranda

Bara ve her devreBir haftalık güç kalitesi

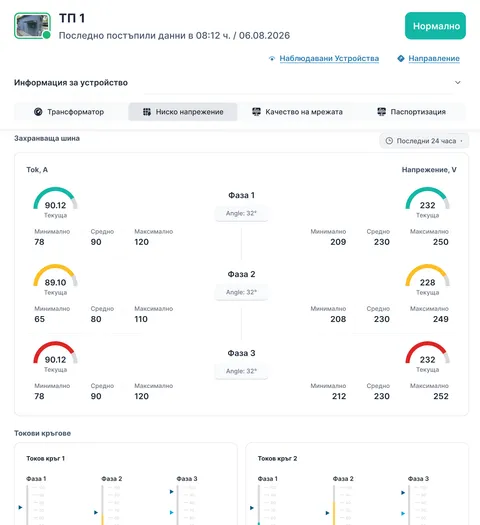

Bara ve her devre

Dönem için minimum, ortalama ve maksimum değerleriyle faz başına akım ve gerilim, ardından her çıkış devresi için aynısı.

Bir haftalık güç kalitesi

Faz başına gerilim sapması, hızlı gerilim değişimleri, asimetri ve toplam bozulmayla birlikte 3. ile 13. arası harmonikler.

Kaydırmaya devam edin

Arayüz tasarımından ekranlar, örnek verilerle.

Platform

Panonun tüm devreleri tek ekranda

  1. Bara ve her devre

    Bara ve her devre

    Dönem için minimum, ortalama ve maksimum değerleriyle faz başına akım ve gerilim, ardından her çıkış devresi için aynısı.

  2. Bir haftalık güç kalitesi

    Bir haftalık güç kalitesi

    Faz başına gerilim sapması, hızlı gerilim değişimleri, asimetri ve toplam bozulmayla birlikte 3. ile 13. arası harmonikler.

Arayüz tasarımından ekranlar, örnek verilerle.

İşlevler

Süreçlerinize ve sistemlerinize göre ayarlanır

01

Otomasyon

Süreçler, görevler, analizler ve raporlar müşterinin ihtiyaçlarına göre ayarlanır.

02

Entegrasyon

Standart protokoller üzerinden diğer üreticilerin sistemleriyle.

03

Sistem yapılandırması

Cihazlar, kullanıcılar ve eşik değerleri arayüzden yönetilir.

Faydalar

Daha hızlı müdahale, daha güvenli çalışma

Verimli işletme

Arızalar ve aksaklıklar anında tespit edilir, müdahale hızlı olur ve kesinti süresi kısa kalır.

Güvenlik

Tehlikeler erken belirlenir, böylece ekipler zamanında harekete geçer ve kaza riski azalır.

Sahada

Aynı modüller sokak aydınlatma panolarında çalışıyor

MCU-4 ve SMU-3 sahada zaten çalışıyor: bu modüller, Bulgaristan genelinde sokak aydınlatma panolarını açıp kapatan ve ölçen GridBit sokak aydınlatması yönetim sisteminin bir parçasıdır.

Sokak Aydınlatması Yönetimini İnceleyin
sokak aydınlatma panosu
4.500+
belediye
70+

Bu sistemdeki donanım

  • Trafo merkezinin ihtiyacına göre birleştirilen kompakt modüller

Pano için sensörler ve üniteler

  • TS2TS2Temaslı sıcaklık sensörü
  • TIRTIROptik, temassız sıcaklık sensörü
  • RLURLURöle ünitesi

Sorular

Sıkça Sorulan Sorular

Başka bir sorunuz mu var? Mühendislerimize Sorun

Sistem AG panosunda neleri ölçer?

Sistem her faz için akım, gerilim, güç ve güç kalitesini ölçer, ayrıca çıkış fiderlerinin, sigortaların ve korumaların durumunu izler. DIN rayda MCU-4 şebeke analizörü her fazı ölçer, SMU-3 gerilim dedektörü de sekiz girişi izler.

Platform hangi güç kalitesi değerlerini gösterir?

Platform her faz için gerilim sapmasını, hızlı gerilim değişimlerini, asimetriyi ve toplam bozulmayla birlikte 3. ile 13. arasındaki harmonikleri gösterir. Bara görünümü, dönem için minimum, ortalama ve maksimum değerleriyle faz başına akım ve gerilimi de ekler.

Diğer üreticilerin sistemleri ve sensörleriyle çalışır mı?

Evet. Platform standart protokoller üzerinden diğer üreticilerin sistemleriyle entegre olur, üçüncü taraf Modbus sensörler de GridBit modülleriyle aynı hatta bağlanır.

Bunlar sokak aydınlatma panolarındaki modüllerin aynısı mı?

Evet. MCU-4 ve SMU-3, Bulgaristan'da 70'ten fazla belediyede 4.500'den fazla sokak aydınlatma panosunda çalışan GridBit sokak aydınlatması yönetim sisteminin de parçasıdır.

AG panolarınız için teklif isteyin

Kaç panoyu izlemek istediğinizi ve hangi değerlerin sizin için önemli olduğunu bize söyleyin. Modülleri ve ağ geçidini belirleyip size bir teklif gönderelim.

Teklif İsteyinoffice@add-bg.com
