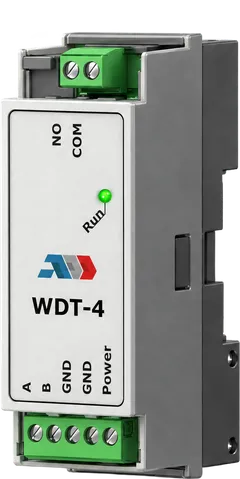

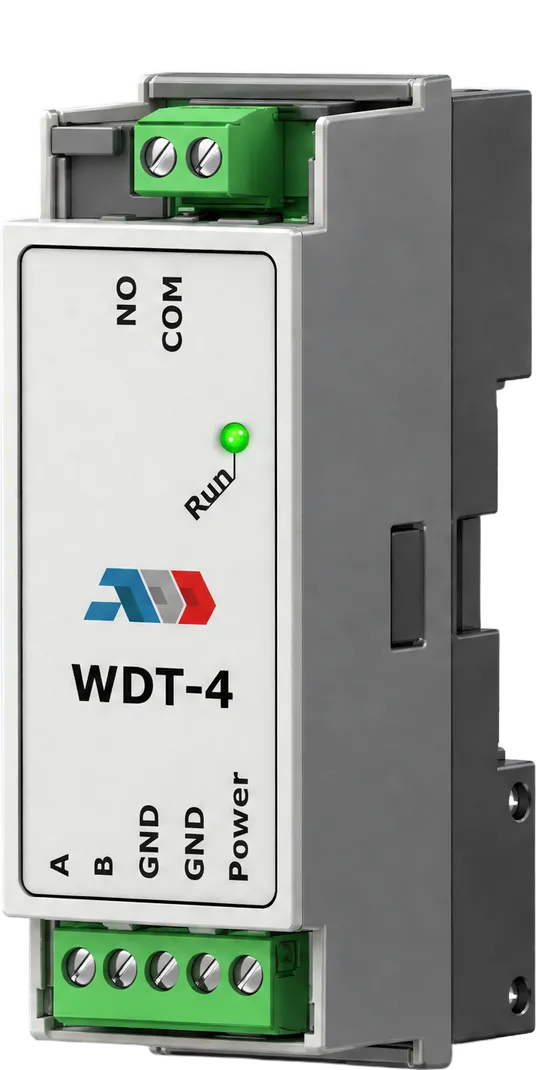

WDT-4
Arıza durumunda fotosel veya zaman saatine geçen Modbus watchdog rölesi
- Röle kontağı
- Normalde açık
- Maks. röle gerilimi
- 250 VAC
- Modbus RTU
- RS485
- Besleme gerilimi
- 9 ile 36 VDC
Genel bakış
Kullanım alanları
WDT-4, DIN ray montajlı bir yedeklilik kontrolörüdür. Modbus hattındaki modüller veya modülün kendisi çalışmayı durdurduğunda kontrolü harici bir fotosele veya zaman saatine devreder. Dahili rölesi Modbus haberleşmesi kesildiğinde devreye girer ve cihaz 9 ile 36 VDC ile çalışır.
Montaj: 35 mm DIN ray (IEC 60715)
- Modbus haberleşmesi kesildiğinde röle kontaklarının otomatik olarak NC (normalde kapalı) konumuna geçmesi (acil durum modu)
- Modbus haberleşmesi varken röle kontaklarının otomatik olarak NO (normalde açık) konumuna geçmesi (normal mod)
Veri sayfası
Teknik veriler
Genel
- Yedeklilik modülü
- Bir GWU modülünün çalışmasını izleyen Modbus modülü
Besleme
- Besleme gerilimi
- 9 ile 36 VDC
- Tüketim
- maks. 35 mA
Röle çıkışı
- Röle tipi
- Elektromanyetik röle
- Kontak tipi
- Normalde açık
- Maksimum çalışma gerilimi
- 250 VAC
- Maksimum kontak akımı
- 5 A (AC-3), 1 A (AC-1)
Haberleşme
- Arayüz
- RS485
- Protokol
- Modbus RTU
Ortam koşulları
- Çalışma sıcaklığı
- -20 ile 60 °C
- Depolama sıcaklığı
- -20 ile 80 °C
- Bağıl nem
- %95'in altında, yoğuşmasız
Durum LED'leri
- YeşilYanıyorModülün harici besleme gerilimi mevcut
Kurulum
Boyutlar ve bağlantı
Taşıma, garanti ve bakım
- Taşıma ve depolama
- Modülü darbelerden koruyun ve aşırı koşullardan uzak tutun. Orijinal ambalajında saklayın.
- Garanti
- Üretim hatalarına karşı üretim tarihinden itibaren iki yıl. Dokümantasyonun yayımlanmasından sonra üründe yapılan değişikliklerden üretici sorumlu tutulamaz. Üretici, dokümantasyondaki yazım hatalarından veya diğer hatalardan sorumlu değildir.
- Bakım
- Normal koşullarda modül bakım gerektirmez. Hafif kiri kuru veya hafif nemli bir bezle silin; daha ağır kirler için aşındırıcı olmayan temizlik ürünleri kullanın. Her zaman önce güç kaynağını ayırın, sıvıları muhafazadan uzak tutun ve gücü ancak modül tamamen kuruduğunda yeniden bağlayın.
